百润缆道多点遥控横式采样器介绍

一、系统简介:

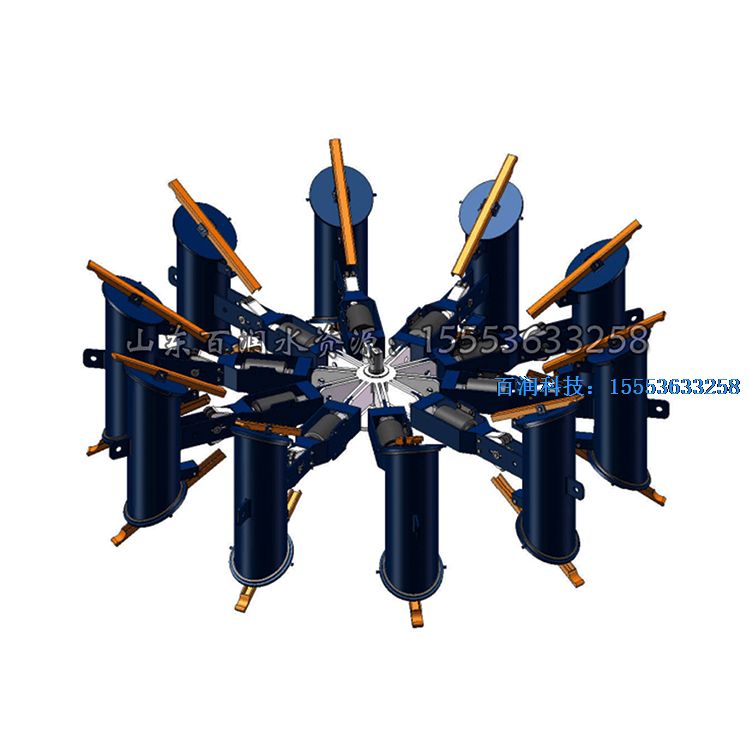

本发明公开了一种借助缆道采集不同垂线、不同深度水样的远程遥控采样器,其特征在于包括多台电磁拉式采样器(可根据取样要求随意增加取样器数量)、浮球天线、无线接收控制器、遥控器手柄。

该系统由1公升横式采样器(多台)、直流牵引电磁铁、浮球天线、无线接收控制器、遥控手柄组成。

所述多点遥控采样器是由多台电磁拉式采样器通过吊装架组合在一起,采样器在下水前将舱门打开,由电磁开关控制器采样舱门开关,所述开关控制器由主控电路A、控制信号接收电路、直流牵引电磁铁构成。所述遥控器手柄是由无线信号发射电路B、键盘、电源构成。本发明所涉及一种可采集不同垂线、不同深度水样的远程遥控采样器,有效地解决了缆道多条垂线、多点水深多次往复采样效率低得技术难题,可以实现一次出车完成多条垂线、多个水深取样后直接返回,大大提高取样效率,解决所取水样得时效性问题。

控制电路与控制手柄之间以无线模式通信,按下遥控手柄的数字键时,相应的采样器闭合。本系统设计可实现6-10个采样器的无线遥控操作。

二、工作原理:

通过水上遥控手柄与水下控制器的通信完成对直流牵引电磁铁的控制完成关仓。

当水下控制器收到入水信号后,再接到遥控器手柄发出关仓信号后对应的采样电磁铁动作,完成关仓动作。

目前水文上传统的泥沙采样方法仍是手持悬杆式采样器,这在深水采样时操作困难,工作效率低,并且危险,已不能适应河道多点深水泥沙采样."6-12仓遥控悬移质采样器"就是针对水文泥沙测验中存在的泥沙采样难题而开发研制的取沙工具.该项目主要解决了两个难题:耐水压2MPa的水下"直流牵引电磁铁组件"和水下"6-12路遥控开关"信号传输,该仪器操作简便、安全,工作效率高,劳动强度小。该仪器的各项技术指标均能满足设计要求.该项目填补了我国深水高含沙水流条件下的多仓无线遥控悬移质有效采样工具的空白。

三、技术指标:

(1)测流采样铅鱼重量:自选。

(2)采样仓容积:1000ml、2000ml.

(3)采样方式:单点采样。

(4)适用场所:水文缆道或水文测船。

(5)控制方式:缆道、测船“无线”遥控。

(6)电源: DC12V锂电池组。

(7) 工作电流:1A。

四、工作原理:

广泛应用于缆道测验时的水样采集,该仪器特别适用于高含沙时的缆道水样采集,缆道遥控横式采样器是一种通过缆道工作索悬挂,通过数字信号实现遥控取样的采样装置,该装置的最大特点是操作人员在缆道操作房内即可知道采样器水下工作系统的工作状能对其进行遥控关仓。该装置适用于任何形式的水文缆道,也实用与海洋、湖泊的水质取样。


五、操作说明:

1、当采样器出测前,将横式采样器固定在铅鱼上,浮球链接到循环锁,接好控制器和采样器的联线,控制盒部分接通电源。

2 、采样器每次采样之前,必需由人工打开采样器端盖, 当采样器入水达到指定深度时,控制电路在接收到控制手柄发出控制命令时,触发相应的继电器吸合给电磁铁供电,完成采样控制。

3、重复上述工作即可完成全断面采样。然后移动采样铅鱼返回站房,打开一端的端盖,将水样倒入采样桶。

六、注意事项:

1、 每次使用前,需检测水下控制部分的电池电压是否大于11.5V,因电磁铁比较耗电,此电源是提供电磁铁工作的,所以电池电压不能低。

2、 每次采样前,必须检查水下控制盒的盖是否拧紧,每次最好在密封圈上涂抹少量黄油。若不拧紧,会造成盒内进水,严重 损坏水下控制电路。

3、 每次采样前,必须检查横式采样器机械动作是否灵活,否则也可能造成电磁铁控制失灵。
