一、概述

环境保护已经越来越受到国家的重视，我国已将环境保护列为一项基本国策，狠抓环境质量，作为环境保护细分领域的水质监测行业，也受到了各级政府部门的重视。

BR.ZBY-1便携式深水水质采样仪是根据深水采样需求，利用高精度大吸程蠕动泵计量抽水原理设计的一款便携式水质采样专业仪器；专门用于采集野外不同水深的水质水样的设备。

二、仪器介绍

2-1 结构

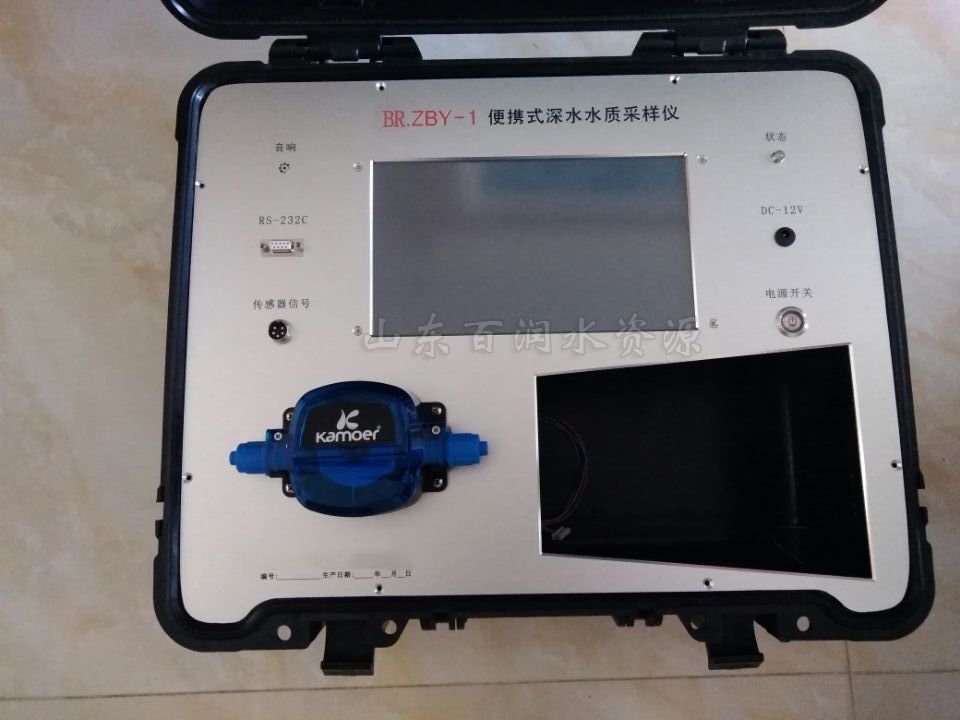

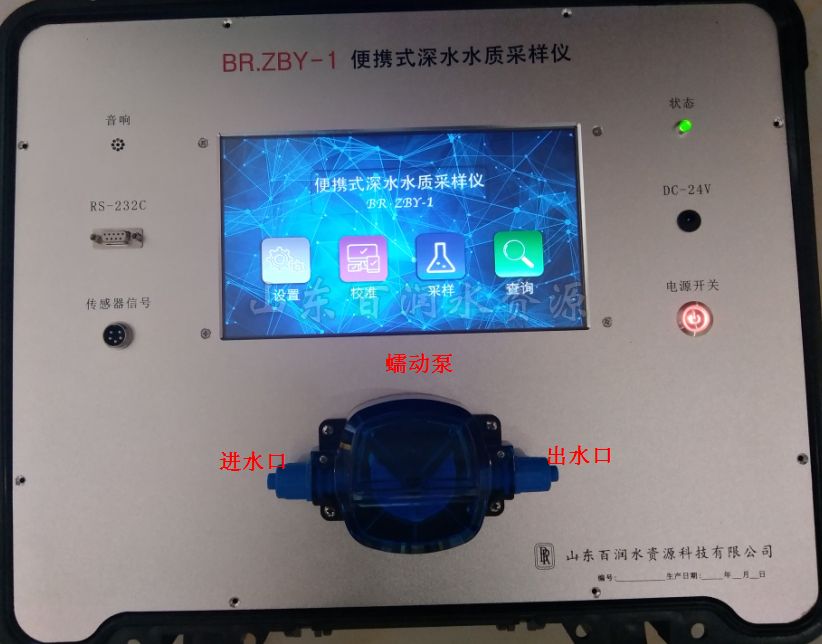

本仪器采用ABS材料成型的精密仪器机箱和铝合金面板，将蠕动泵、显示器、控制器等设备集成为一体的一体化仪器，具有携带方便、操作简单等特点，仪器面板结构如下图所示。

2-2 组成

本设备由抽水计量单元、显示控制单元、供电单元、数据存储单元等组成。主要设备包括：高精度蠕动泵、蠕动管、硅胶出水管（软管）、橡胶进水管（硬管）、LCD显示控制屏、传感器接口、数据导出接口、内置锂电池及充电适配器等。

2-3 功能

高精度蠕动泵：用于计量抽水，它在慢速的情况下，精度可达到0.01毫升；

LCD显示控制屏：用于控制仪器的校准、校验、运行、水深、温度采集、采样结果现场查询与输出等操作；

状态指示灯：为一LED发光二极管指示灯，用于显示当前仪器的工作状态的灯光提示；

音响：在采样开始、采样结束全过程音响提示；

RS232接口：用于连接计算机串口（USB转RS232）下载历史数据，也可用于实时监测仪器的运行数据；

传感器信号接口：用于接入水深传感器、水温传感器；

电源开关：用于开启/关闭本设备电源；

DC-24V接口：可连接充电适配器向本设备内置电池（24V/13.2Ah）充电，也可在内置电池缺电时利用外接DC-24V电源直接使用。

2-4 性能指标

采用微电脑技术和高精度的蠕动泵，可以自动将设定好取样时间，取样的量。采入到对应的水样瓶中，方便化验人员精准分析样品。采样水量：10～2000 ml/min可调,默认为1000mm/min，误差<10ml；

采样水深：0.1～8.0m；

定点采样次数：1～99次（可设置）；

采样间隔：1～9999min可调（二只样品之间的取样间隔时间），用户可以任意设定。

采样精度:±5ml，等比例采样

控制器界面：10.2吋LCD高清彩色显示屏；

操作方式：LCD触摸屏触摸操作；

存贮器容量：32MB，无覆盖保存65535次采样数据；

输出接口：DB9针RS-232串行通信接口；

供电：内置锂电池DC24V，容量：13.2Ah；

待机电流（电机不运行）：450mA；

运行电流（电机运行）：1650mA；

环境条件：温度：0～+70℃；

工作湿度：≤85%

三、工作原理

首先合理设置设备的基本参数和传感器参数；确定采集水量的水深；启动设备校准界面，对当前水深的水量采集精度进行校准（不同的采样水深，由于水压的不同，其蠕动泵的流量系数不一样），率定完毕后，再进入采样操作。

当按下“启动”按钮时，蠕动泵按设定速度开始转动；此时进出水管为空管（管中无水），因此需要一定的时间蠕动泵才能将管充满水，并流入水样筒内，但此时仪器未开始计量，当抽取水样足够冲洗水样筒后按“暂停”键，蠕动泵暂停抽水，洗筒并倒去初采水样后，按“开始”仪器才开始计时、计量等。

特别提示：电源开关打开后，因需要配置硬件设备，等待面板上“状态”LED灯为绿色显示时，才能对设备进行操作。
