SWJ-73型深水温度计

1.用途及使用范围

本仪器是水文测验仪器，供河流、湖泊、水库、径流试验站等测量40米以内的任意深度的水温，测量范围在-2℃至+40℃之间。也可作检测河、湖、库区水质污染取样之用。

2.主要规格

仪器全长：374mm

仪器重量：1.5kg

盛水筒外径：98mm

盛水筒容水量：约0.5公升

阻力盘直径：150mm

仪器误差：±0.2℃

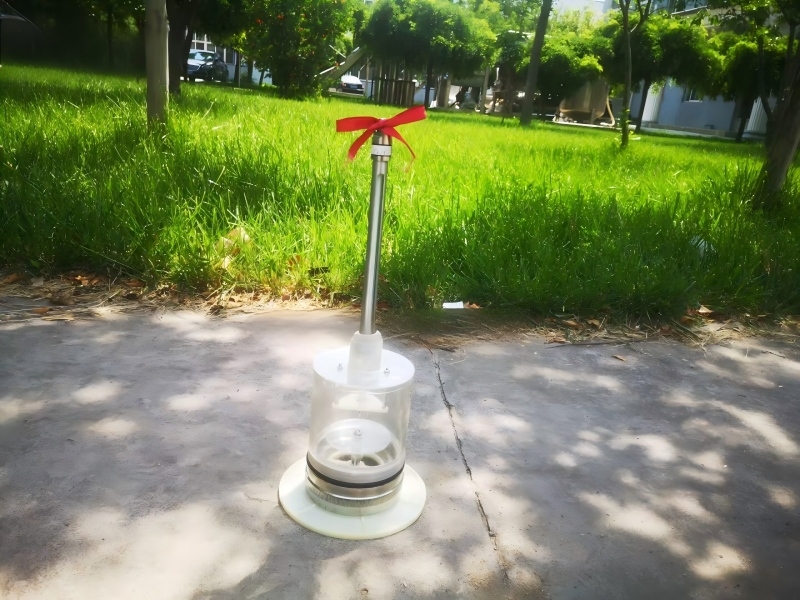

3.仪器结构及工作原理

仪器由感应部件和盛水筒部件组成。

感应部件包括：水银温度计、固定圈、固定管和拉绳螺帽。

水银温度计用弹性的固定圈固定在固定管内，固定管与盛水筒旋紧，使温度计的感应部分位于盛水筒中间位置。固定管上旋有拉绳螺帽，螺帽上有一通孔，供吊挂仪器用。

盛水筒部件由上、下活门和盛水筒、进水口等件组成。盛水筒系用工程塑料注塑成型，温度计感应头插在筒的中央。筒的上端为挡水板，短支柱和固定板组成上活门。下端为活门板，中心轴与一直径为150毫米的阻力盘组成下活门。

当仪器放入水中以及下降时，由于水的浮力和相对运动阻力的作用，盛水筒的上下活门同时开启。随着仪器下降，不同深度的水通过盛水筒。当仪器下降到预定深度停止下降时，上、下活门自动将盛水筒关闭，这时盛水筒中就装满了所测深度的水样。在仪器上提时，利用水的阻力将盛水筒牢牢地封闭，筒内的水样和筒外的水不发生交换。仪器提出水面后，即可通过温度计读出筒中水样的温度。仪器阻力盘的作用是加大运动阻力，使活门能在仪器下降时充分开启，上提时牢牢关闭。

4.使用方法

将绳索的一端穿过拉绳螺帽上的通孔扣紧，在绳索上标注深度记号。注意仪器的入水深度是以盛水筒上端的挡水板位置为零点起算。

仪器入水前，要将仪器各联结部分检查一遍，并用护套将温度计玻璃管护住，以免碰撞损坏，然后将仪器放入水中。为保证仪器测温准确，要求在仪器下降到距预定测点1～1.5米时，加快仪器的下降速度（此时不得小于0.5米/秒），以保证仪器的上、下活门能充分开启。仪器下降到预定的深度并停留1～2分钟后即可上提，在上提时尽量使仪器匀速上升，避免中途停顿，以防筒内的水样和筒外的水发生交换。仪器提出水面后应抓紧时间观读，读到的温度值即为所测深度的水温。

5.仪器的维护与保养

①本仪器不使用时要放在干燥处，避免与酸性及挥发性物质接触。

②仪器使用后要冲洗擦干，以防生锈。

③温度计不要随便从固定管中取出，以免损坏。

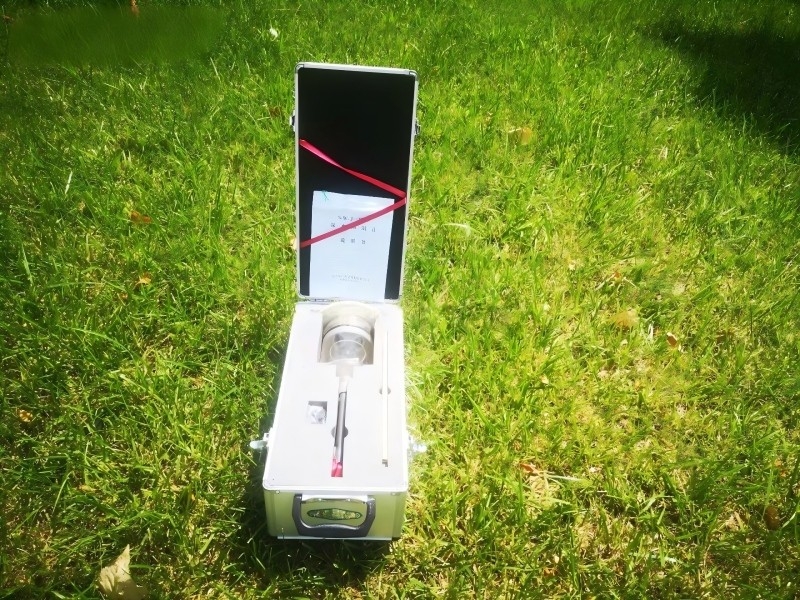

6.仪器的备用件和附件

①水银温度计：1支

②固定圈：10个(装备用温度计两个，其余内径分别为φ6,φ6.5,φ7,φ7.5，每种规格各两个)

③说明书、检验合格证各1份。
