遥测终端机

1.技术参数

处理器



Cortex M3



处理器Flash



512K



处理器SRAM



256K



实时时钟



有



看门狗



硬件看门狗



串行Flash



串行Flash容量16M,可扩到32M



SD卡



支持，极大32G



U盘



支持



SDI-12接口



1路



数字量输入



8路：±36VDC



数字量输出



4路：集电极开路方式，每路负载500mA,36VDCmax



继电器输出



2路，负载1A,30VDC



模拟量输入



前7路可以配置为4-20mA电流输入和0-10V的电压输入。第8通道配置为电源电压采集



串口



共4路：2路RS-485,2路3线RS-232



无线模块



可选GPRS/CDMA/3G



Wifi



支持、可选



主电源



9-36VDC



功耗



修眠时低至0.5mA,正常运行时为15mA（不包括显示屏和通信模块）



工作温度



‘-40℃至＋70℃



工作湿度



5-95%，不结露



I/O连接器



可插拔端子，3.50mm，16-24AWG,300V,8A



显示



内置4.3吋TFT彩色液晶屏，65K色，分辨率480*272，带触摸输入



外壳尺寸



220*118*45mm

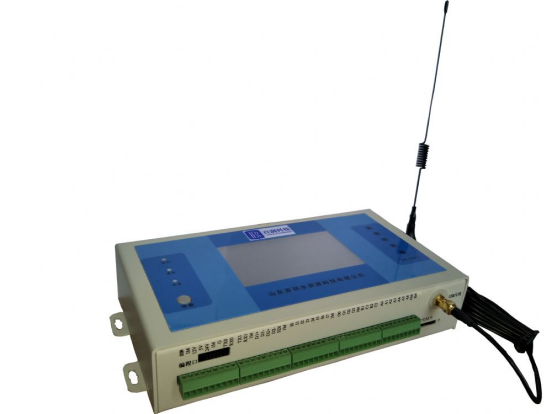

2.产品图片
