超声波雷达流速流量一体机

本产品主要应用于灌区的明渠的量水,用作远程测量或检测的数据终端,通常选用在标准的断面进行测量。本流量计采用高精度的雷达测量水位以及流速,采用华儒ChannelPro模型进行量水的计算,并考虑明渠周围环境影响进行修正。

  1. 产品简介

    本产品主要应用于灌区的明渠的量水,用作远程测量或检测的数据终端,通常选用在标准的断面进行测量。本流量计采用高精度的雷达测量水位以及流速,采用华儒ChannelPro模型进行量水的计算,并考虑明渠周围环境影响进行修正。

    量水数据由串口数据以标准协议或自有协议输出。

    明渠流量计主要由雷达流速计、雷达水位计。工作状态示意图如下:



2.工作参数

参   数

说   明

供电电压

直流9 ~ 24V

电流(12V供电)

正常工作时280mA左右,休眠小于1mA。

工作温度

-35°~  70°

防水等级

IP66

发射频率

24.000 ~ 24.250GHz

通讯接口

RS-232 / RS-485

通讯协议

MODBUS-RTU / 自定义协议HR/SZY206-2016《水资源监测数据传输规约》

3.测量参数

参   数

说   明

测速范围

 0.05 ~ 15m/s(与水流情况相关)

测速精度

 ±1%FS

速度分辨力

 0.01m/s

测距范围

 0.4 ~ 40m

测距精度

±1cm

距离分辨力

1mm

天线样式

流速:14 x 32゜

水位:11 x 11゜

间隔时间

 1 ~ 5000min

4.外观参数

参   数

说   明

流量计尺寸(长×宽×高)

 210×110×100mm

支架尺寸(长×宽×高)

 100×100×100mm



5.清单

本产品包括:

流量计主机(包含主机支架) 1台

6芯电源及通讯线缆(标配) 5米

使用说明书

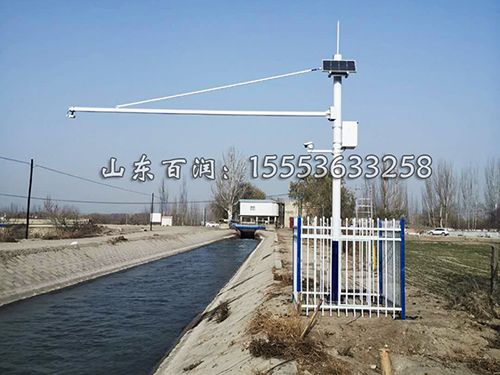

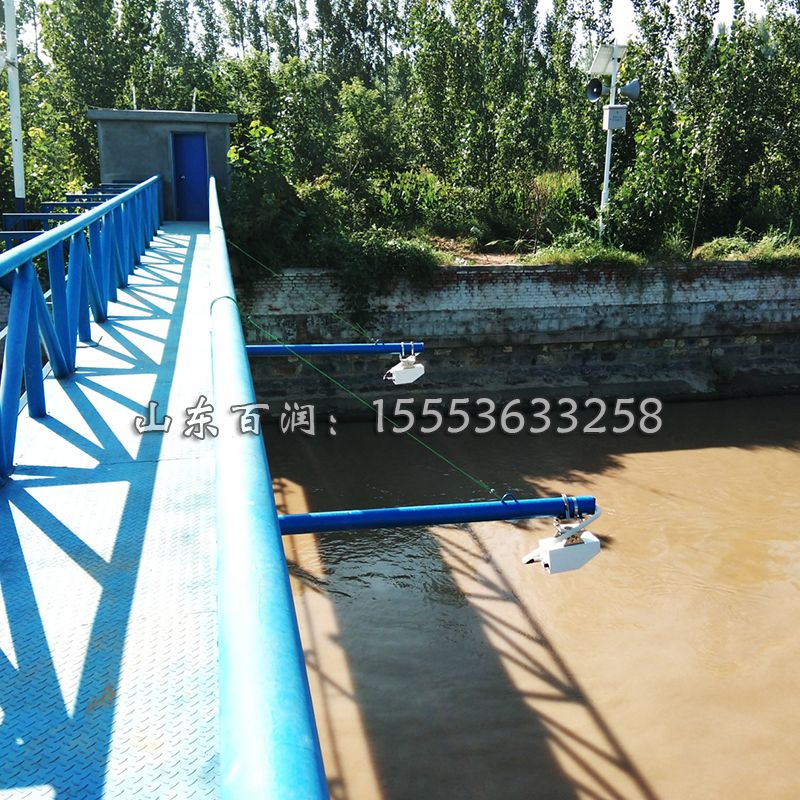

6.项目现场图片
